土工试验仪器
.

土工振动压实成型机

发布时间:2023-10-17 07:30:02人气:

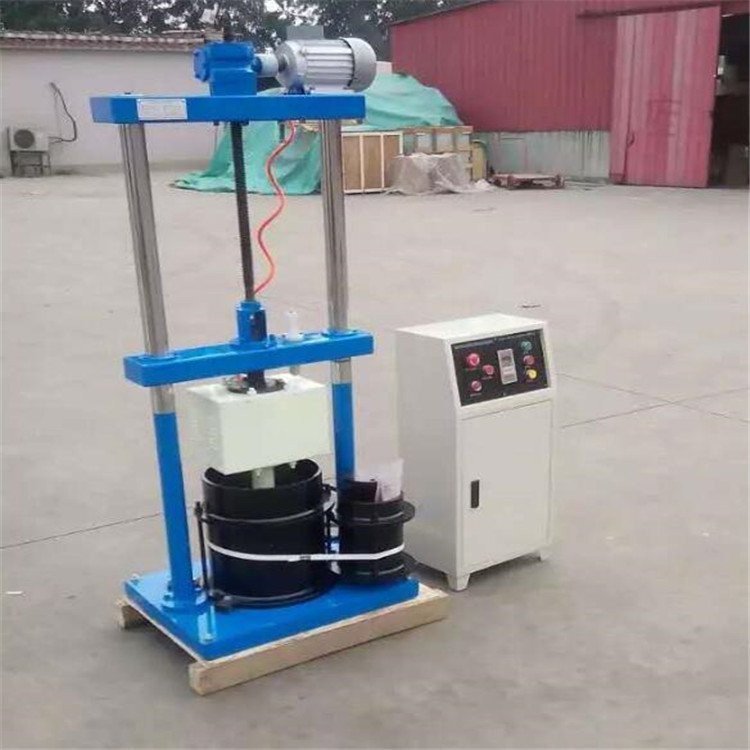

                                                                                 土工振动压实成型机

  土工振动压实成型机是采用表面振动压实法测定无粘性自由排水粒土和巨粒土(包括堆石料)的   大干密度的试验仪器。

一、技术参数:

1、电源电压:380V、220V

2、升降功率:370W

3、振动功率:750W

4、振动频率:47.5HZ-50HZ

5、激 振 力:10-80KN

6、试验时间:数量0-999秒、任意设定

7、夯板作用在试样表面静压力:18Kpa

8、试筒规格:铁制大筒一个内径:280mm

                      铁质小筒一个内径:152mm

二、使用说明:

1、安装合适的试筒压紧试筒取适量的土样,用规定的工具装入试体,大致刮平试样表面。

2、确认三相线电源连接良好,控制器面板上电源指示灯是亮的。

3、按动控制器上上升,停止,下降按键,振动电机及配重各部件运动自如。

4、当按上升开关,振动器反而下降或按下降开关,振动器反而上升时,应倒电源线。否则上下行程开关都不起作用,容易损坏机器。

5、按一下下降按键,大滑套带动震动板和夯板下降,当夯板接触到松散的土样时,大滑套会继续下降,下降到大滑套下端面,距振动板突缘15-25mm时按一下停止按键,大滑套停止下降。

六:设定控制器上定时器,设定时间为6分钟,按下振动开关,振动开始振动,定时器显示振动时间,到6分钟后动板自动停止。

七:按下上升按键,套带动振动板,夯板上升,上升到限位块上端面便速箱下面15-25mm,按一下停止按键,大滑板停止上升。

八:按照试验规程加   次土样,重复以上操作步骤二次,一个试样就算振动击实完毕。

九:卸下试验筒,用一平直钢尺,置于试筒直径位置,按规程量测数据再称重。

十:数据整理计算。表面振动压实仪

三、试验步骤:

 1、安装合适的试筒压紧试筒取适量的土样,用规定的工具装入试体,大致刮平试样表面。

 2、确认三相线电源连接良好,控制器面板上电源指示灯是亮的。

 3、按动控制器上“上升”、“停止”、“下降”按键,振动电机及配重各部件运动自如。

 4、当按上升开关,振动器反而下降或按下降开关,振动器反而上升时,应倒电源线。否则上下行程开关都不起作用,容易损坏机器。

 5、按一下“下降”按键,大滑套带动震动板和夯板下降,当夯板接触到松散的土样时,大滑套会继续下降,下降到大滑套下端面,距振动板突缘15-25mm时按一下“停止”按键,大滑套停止下降。

 6、设定控制器上定时器,设定时间为6分钟,(即黑色拔动开关处于中间位置,指盘数字为060)。

 7、按下“振动”开关,振动开始振动,定时器显示振动时间,到6分钟后动板自动停止。

 8、按下“上升”按键,套带动振动板,夯板上升,上升到限位块上端面便速箱下面15-25mm,按一下“停止”按键,大滑板停止上升。

 9、按照试验规程加   次土样,重复以上操作步骤二次,一个试样就算振动击实完毕。

10、卸下试验筒,用一平直钢尺,置于试筒直径位置,按规程量测数据再称重。

11、数据整理计算。

四、使用注意事项:

1、本机安装时,   好浇注混凝土基础上,以求机器工作稳定,在混凝土基位上垫 8-10mm 橡胶板,以减轻振动。

2、在滑动部分及有黄油咀部位定加润滑油脂,每次操作试验前应   立柱外表面灰尘,应加注机械油 20#
