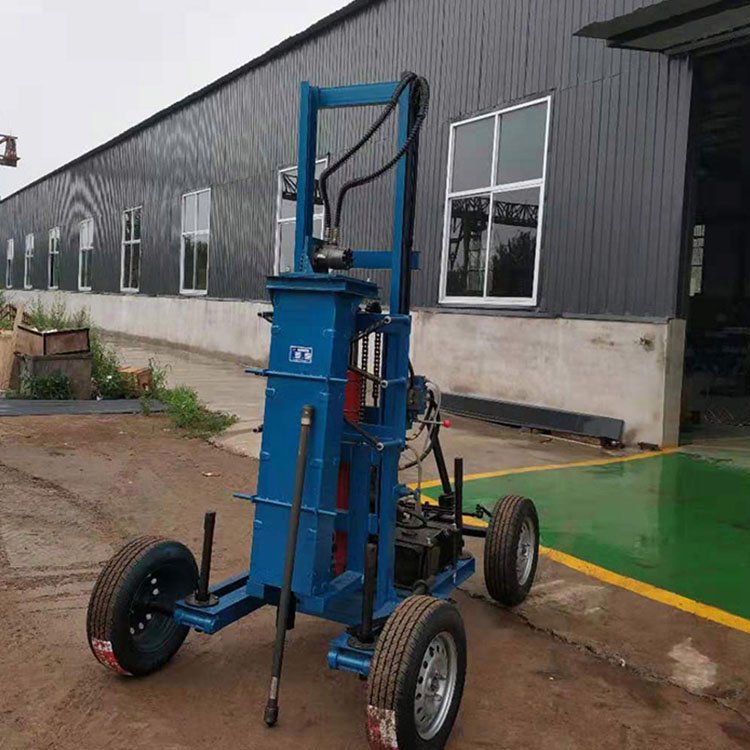

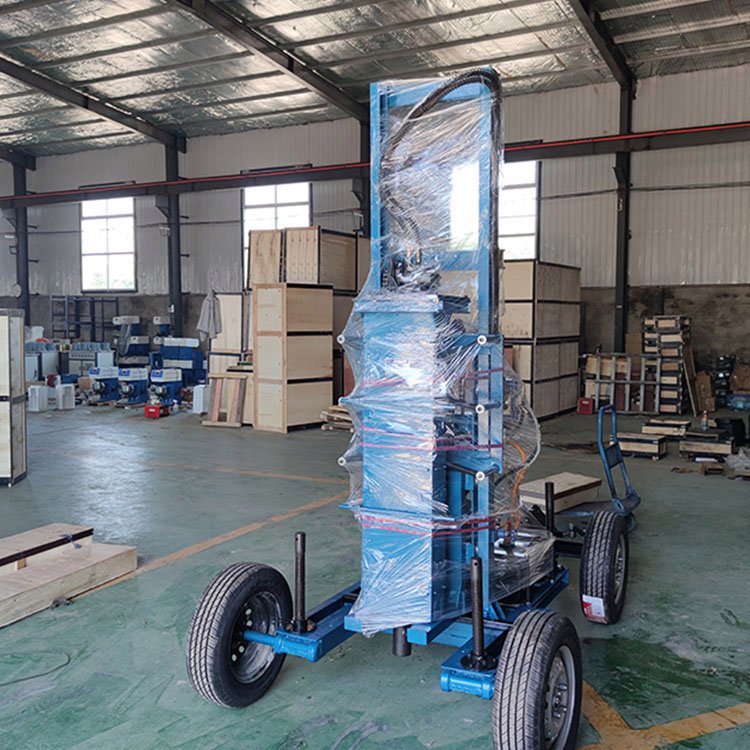

YZS-3-全自动液压重型动力触探仪 拖车式
一、产品概述与参数：
全自动液压重型动力触探仪是我厂在ZDT-Ⅱ型重型电动动力触探仪的基础上改进的新型产品，它除了有电动产品能解决人工操作中慢、累、用人多的缺点外，又解决了由于野外作业缺少电源和接电不方便的问题，在机械方面我们保证穿心锤的质量（65.3kg）和落距（760mm）的准确性。
2、速度：18击/分+3击。
3、总质量：500kg（含附件）
二、使用步骤：
1、先将仪器放置地面较平处将其放稳调平。
2、发动汽油机，先让汽油机空转1-2分钟，这时向上搬动升降手动阀门将击锤架子升起来，升到可以将探杆接上即可，不易升的太高。（上探杆前一定要先上好安全挡杆）
升起后将有探头的探杆装在击锤架下的套孔内，上**根探杆时主架子底下要装上将探杆找正居中的角铁，对好后，先将安全挡杆取下，再向下搬动升降手动阀门将击锤架慢慢落下接好后。还要让提击锤架子的升降油缸继续下降到底才可工作，再将让探杆找正居中的角铁去掉。提锤架子降到**后，再向上搬动工作阀门，这时就机子就开始工作了。
3、击到所需锤击数或深度后将工作阀门工作杆搬到中间位置，击锤停止工作，如果工作停止后击锤没有落到底，可将工作阀门向下搬动，击锤到底后立即将工作杆搬回中间位置。
4、由于本机是以汽油机为主动力，以液压机为传动动力，所以本机没有计数和自动停机功能，击到所需锤击数后，要人工停机
5、打下**根探杆后，再按上面的步骤将击锤架子升起来，上好第二根探杆，重复上面步骤工作即可。
三、液压重型动力触探仪使用说明：
(1)贯入前,触探架安放平稳,保持触探孔垂直。
(2)贯入时,使穿心锤自由下落距为76 cm,并及时记录贯入深度并记录每贯入10 cm的实测击数N。
(3)当触探杆长度L>2 m时锤击数按下式进行校正:
N63.5=d·N(1)
式中:N63.5为重型动力触探仪试验锤击数;d为
触探杆长度校正系数,按表1确定。
对地下水位以下的中粗砾砂和圆砾、卵石锤击数按下式进行修正。
N63.5=1.1N′63.5+1.0 (2)
式中:N′63.5为触探杆长度校正后锤击数。
指标的应用:根据重型动力触探锤击数按表2确定容许承载力。
