地基承载力现场检测仪
一、产品概述：

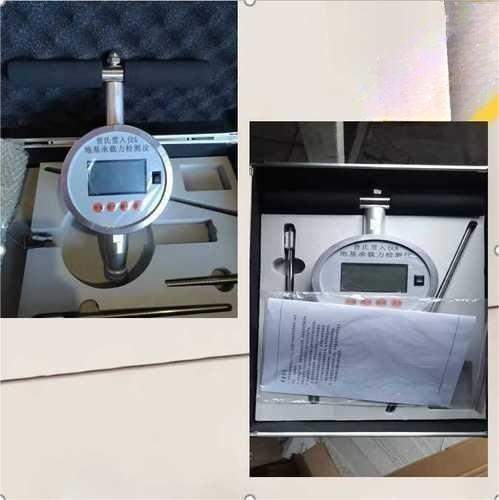

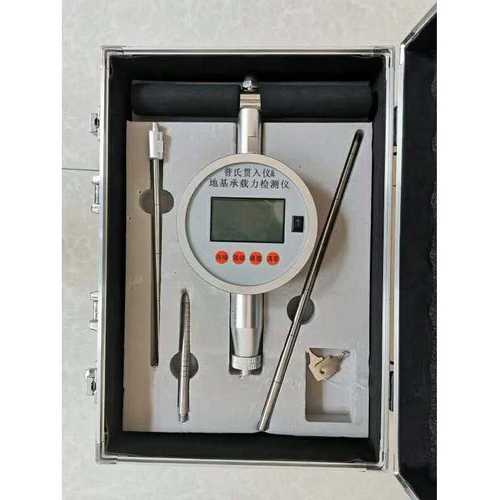

ZP-WGVI地基承载力现场检测仪是石家庄卓普科技有限公司开发研制的新型微贯仪器，采用24位Σ-Δ高精度AD转换芯片，和高精度拉压力传感器，保证了测量结果的精度。早已于70年代列入国际标准，叫做袖珍贯入仪，1994年列入我国规范，新标准号是GB50021--2002还陆续列入地基设计规范、地基处理技术规范、地基施工质量验收规范。主要用于工民建筑，道路、桥梁、水利基础设施，它可在现场快速原位测试，基础开挖后验槽，鉴别土的贯入阻力P值，地耐力[R]值，压缩模量Es值，液性指数IL值。
二、技术指标：
测量量程： 100kg 测量精度： 0.2%F.S
显示模式： 液晶显示 测试深度： 0---30cm
供电电源： 5号电池 温度稳定性：0.05%F.S/℃。
零点稳定性：+/-3个字/4小时 体 积：340*140*80MM
重 量：3.0公斤
三、操作方法：
1、要在同一作业面上确定同一深度、不同点位的地基承载力时，每间隔0.5米取一点，共取七至八个测点，各点的贯入深度要一致。
2、要测不同深度的承载力时，可配一把直径2.5~3.0cm木工钻、顺时针钻入，逆时针把土退出，钻一层测一层，再往下钻一层，把已测完部分的扰动土退出来，再往下检测次一层依次操作，总之要掌握一个原则，被测面和被测点必须是没扰动过的土，扰动一层，钻掉一层，钻掉一层把扰动土退出再往下检测，**每一层探测下去的深度保持一致，方能准确评价土的均匀层度和变化情况。
3、举例：要在某场地选一个点，要了解这一个探孔中0~1.5米之间各层的地耐力，变化情况，先拿来一把直径为3cm的木钻，顺时钻入10cm深再逆时把表土退出来，然后把主机连接探头插入孔内10cm，数据记录下来后再往下钻10cm，把测完的扰动部分土退出来，仪器再往下插入10cm。插入深度可从地面上观察探杆刻度来计算。
4、探杆每次用完拆下来、干布擦净、涂上黄油、塑料纸包好以防生锈。电池盒的后端盖螺纹部分也应涂上少许黄油防锈。
5、间隔一段时间不用，可将电池退出，以免受潮漏电。
四、地基承载力现场检测仪工作原理：
用一个有一定质量的标准重锤锤击探杆顶部的活塞，通过钻杆将锥形探头压入土内。对于每次锤击，根据活塞内部传感器测得的冲击速度，电子记录器内计算器计算贯入的能量。同时，盒内另一记录器记录到锥形探头触入的深度。根据这两个数据，运用传统的荷兰人公式便可立即计算出锥形探头的动力阻力值。所有这些数据均可被储存在记录器内并可以在完成试验之后，被传输到PC计算机上，然后使用相应的软件进行编辑处理。
