  • 外墙保温抗击冲击试验仪

                                                                                  外墙保温抗击冲击试验仪

 一、仪器简介:

     外墙保温抗冲击试验仪,是我公司根据JGJ144-2004《外墙外保温工程技术规程》A..5和B.3条研制的试验装置。该装置可对外墙外保温系统的抗冲击性能进行实验室或现场试验,该装置结构简单,使用方便,高度可调,采用磁力抓球方式,操作使用方便,整机移动方便,适于在现场使用。

二、外墙保温抗冲击试验机技术参数:

  1、钢球重量:0.5kg 1kg

  2、冲击高度调节范围:0.6-1.3米

  3、外形尺寸:350*350*1500mm

  4、整机重量:12kg

 三、使用方法:
1、在现场检测墙体时采用摆动冲击,将挂球架立于墙边,调整好高度,使球体中心点对正冲击点,将抓球架立在旁边,抓球装置高度对应在挂球架上的刻度位置,高刻度距球冲击中心1.02米,低刻度距球冲击中心0.61米,旋转抓球装置吸住球,移动抓球架,使钢丝绳拉直,旋转抓球装置放球,冲击墙体。
2、竖直自由落体冲击方法。将试样保护层向上平放于光滑的刚性底板上,使试样紧贴底板。试验分为3J和10J两级,每级试验冲击10个点。
     ①  3J级冲击试验使用质量为500g的钢球,在距离试样上表面0.61m高度自由降落冲击试样。

     ②  10J级冲击试验使用质量为1000g的钢球,在距离试样上表面1.02m高度自由降落冲击试样。
3、冲击点应离开试样边缘至少100mm,冲击点间距不得小于100mm。以冲击点及其周围开裂作为破坏的判定标准。

      注:5.3 结果判定10J级试验10个冲击点中破坏点不超过4个时,判定为10J级。10J级试验10个冲击点中破坏点超过4个,3J级试验10个冲击点中破坏点不超过4个时,判定为3J级。

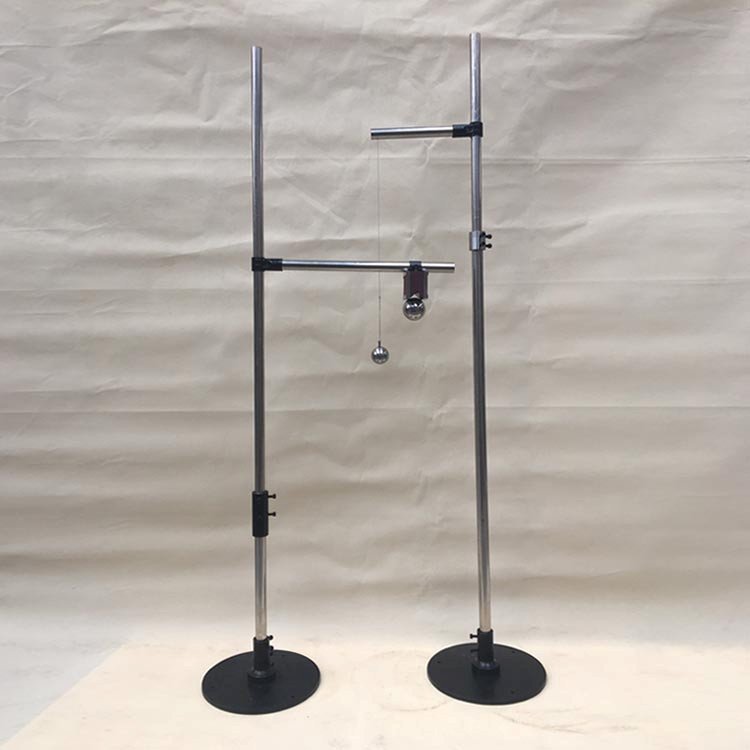

外墙保温抗击冲击试验仪(图1)
