电子拉力试验机

发布时间:2021-03-07 13:45:20人气:
  • 电子拉力试验机

一、简介:

电子拉力试验机,又称电子拉力试验机,适用于测试塑料薄膜、复合材料、胶粘剂、胶带、自粘、医用贴片、保护膜等的拉伸、剥离、变形、撕裂、热封、粘接、穿刺力、开启力、低速退绕力,离型纸、背衬材料、橡胶、纸纤维等产品。作为仪器的重要组成部分,不同的材料需要不同的夹具,这也是测试能否顺利进行和测试结果准确性的重要因素。电子拉力试验机主要由驱动系统、测量系统、控制系统和安全装置组成。



1、 驱动系统主要用于拉力试验机横梁的运动。其原理是由伺服系统控制电机,通过减速器等一系列传动机构带动螺杆转动,从而控制横梁的运动。梁的运动速度随电机转速的变化而变化。

二、产品组成:


 1。位移测量:采用进口光电编码器诱发变形

 2。变形测量:用引伸计测量,用于测量试样在试验过程中的变形。电子拉力试验机上有两个卡盘,通过一系列传动机构与测量装置顶部的光电编码器连接,当两卡盘之间的距离发生变化时,驱动光电编码器旋转,光电编码器有脉冲信号输出。然后由单片机对信号进行处理,得到样本的形状变量。

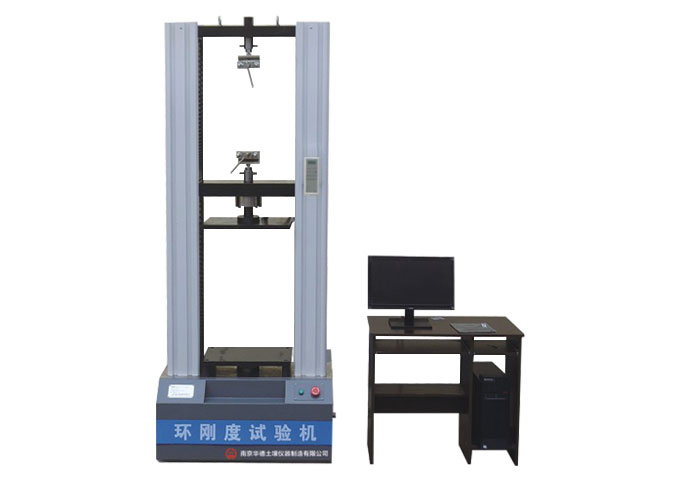

电子拉力试验机

3. 测力:通过力传感器、放大器和数据处理系统来实现测量。***常用的力传感器是应变计传感器。当外力作用在传感器上时,传感器内部的应变片会发生变形,导致电桥不平衡,导致输出电压发生变化。通过测量输出电压的变化,可以得到外加外力的大小。国内外应变传感器种类繁多,主要有圆柱型、辐条型、s型双孔型、横梁型等。

4. 梁位移测量:测量原理与变形测量相似。通过测量光电编码器的输出脉冲数得到光束的位移。



三、控制系统介绍:


控制拉力试验机操作的系统。人们可以通过操作台控制试验机的运行,通过显示屏了解试验机的状态和各种试验参数。例如,如果设备配备了计算机,还可以采集和分析数据,实时显示测试数据和曲线,存储测试结果,自动完成测试报告并打印测试结果。拉力试验机与计算机之间的通信一般采用RS232串行通信方式,通过计算机后面的串口(COM号)进行通信。这项技术相对成熟、可靠、使用方便。
