水泥抗压夹具

一、水泥胶砂抗折夹具简介：

  40×40×160水泥抗折夹具主要用于水泥抗折强度的检验，适用于水泥厂，混凝土搅拌站，砂浆厂，沥青实验，耐火材料厂，混凝土加砌块。产品符合JC/T683-1997、GB/T17671-1999标准要求。

二、技术参数:

 1、上、下压板宽度：40mm±0.1mm
 2、上、下压板表面的平面公关为：0.01mm
 3、上、下压板及传压柱硬度：≥60HRC
 4、球座环带高度在2/3处，宽4-5mm
 5、上、下压板长度方向的重合度≤0.2mm
 6、上、下压板自由距离大于45mm
 7、 定位销的高度不高于下压板表面5mm
 8、定位销硬度大于55HRC
 9、传压柱材料硬度大于55HRC
10、框架底部中心定位孔直径Φ8mm
11、净重 ≈5kg

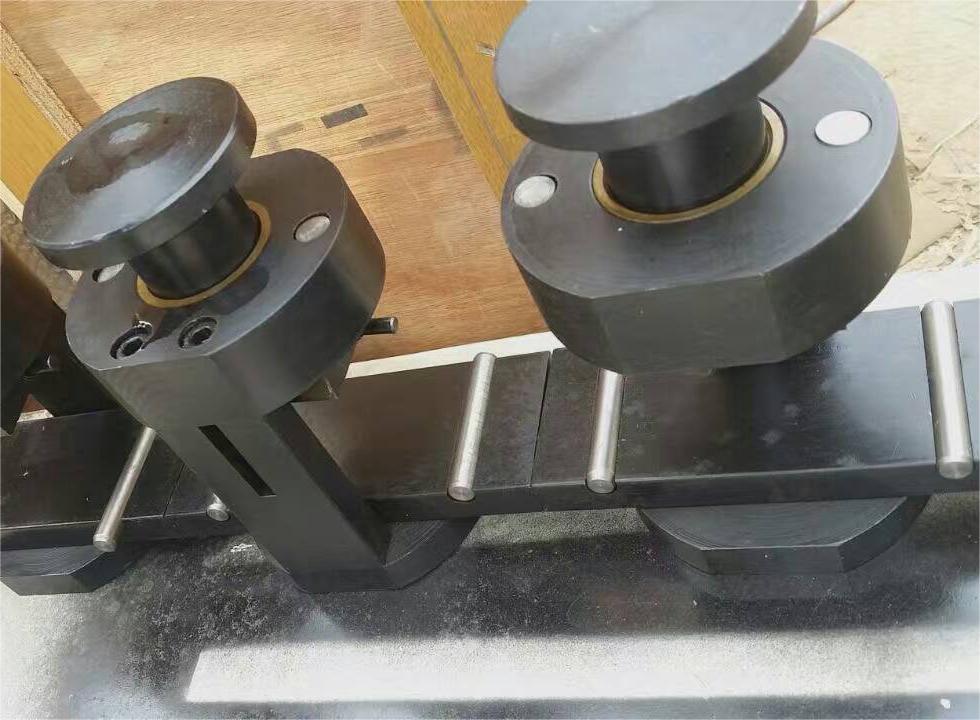

三、水泥抗压夹具结构：

     本夹具具有坚固的夹具体，在夹具体下部孔内固定着下压力板，用作承放水泥试块之用。在下压力板上装有二只定位销，用于试块定位。夹具体上部孔内紧配衬套，衬套内装有上球座，上球座在孔内能自由轴向移动和转动。上压力板由挂簧销，拉簧，螺母，球面圆柱头螺钉，相互连接，挂吊在夹具体上，并与上球座球面接触，以保证试块上、下平面不平行时，使上压力板能自动回转，使其平面与试块上平面紧密接触，在上压力板一侧装有导向圆销，插入夹具体中部长槽内，使上压力板不能在水平面转动,通过旋转球面圆柱头螺钉可调整上压力板的高低位置。上、下压力板之距一般调整为45~50，当试块加压时，上球座受力向下移动，使上压力板接近试块上平面,卸压后由于拉簧作用，上压力板能自动复位。
