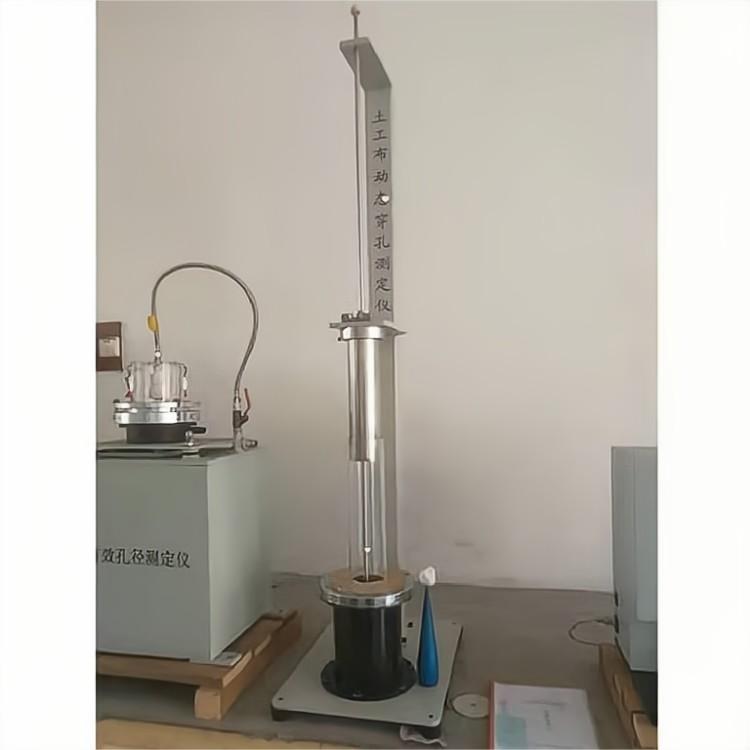

土工布动态穿孔测定仪

一、产品简介：

      土工布动态穿孔测定仪，用于测定土工布及其有关产品抵抗从固定高度落下 的钢锥穿透的能力，表征了尖石跌落在土工布表面后对土工布造成的损坏程度，其性能符合国家标准GB/T17630-1998《土工布及其有关产品动态穿孔试验 落锥法》的要求。

二、土工布动态穿孔测定仪技术参数：

 1、夹持环内径：150±0.5（mm）

 2、钢锥尖顶到试样距离：500±2（mm）

 3、不锈钢锥：锥角：45 b 、 总质量：1000±5（g）

 4、量锥质量：600±5（g）

 5、外形尺寸：435×575×1600mm

 6、锥角45度

 7、 总质量1000±5g(含导杆)

 8、小角量锥：质量600±5g

 9、分度值ф2mm/格

10、仪器重量：55Kg

三、工作原理：

将土工布试样水平夹持在夹持环中，使规定质量的钢锥从500mm高度跌落在试样上，在试样上形成破洞，再以标有刻度的小角量锥插入破洞中测得穿透的程度。

四、操作步骤：

■ 测定仪安装于平稳、坚实的基础上，并按4.1条将仪器调至水平。

■ 将钢锥处于上位锁紧状态。

■ 推上透明护罩，将试样无折皱的在夹持环中夹紧。

■ 放下透明护罩，拉开锁紧手柄，钢锥从500mm高度自由跌落在试样上。

■ 立即升上钢锥，使钢锥处在第5.2条状态，在自重下降量锥放入破洞，10s后读取测量数据。

■ 重复第5.3条—5.5条至测试完规定试样。

■ 试验的结果按GB/T17630-1998标准处理。
